Savunma Sanayine Yönelik
Yüksek Hassasiyetli
Silindir
Kritik askeri sistemler için MIL-SPEC uyumlu hidrolik silindirlerde mükemmel hassasiyet ve güvenilirlik.
Zorlu Taktik Saha Koşullarında Yüksek Şok Toleransı ve Hassasiyet

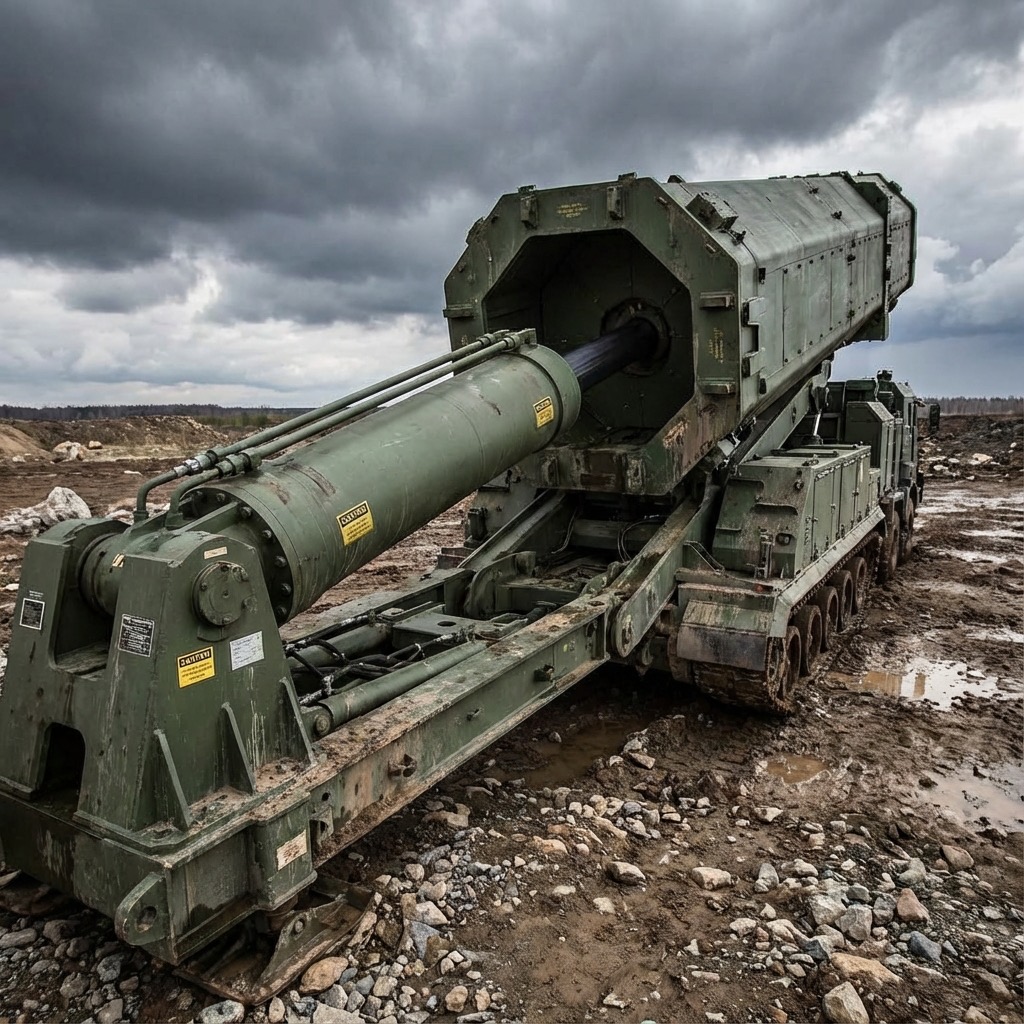

Savunma sanayi projelerinde kullanılacak hidrolik aktüatörlerin, MIL-STD (Askeri Standartlar) gereksinimlerini karşılaması zorunludur. Sistemin çöl sıcaklarından dondurucu soğuklara (-40°C / +70°C) kadar geniş bir termal yelpazede performans kaybetmemesi, balistik şoklara ve yüksek titreşime dayanıklı olması, aynı zamanda radar sistemlerinin veya füze rampalarının yönlendirilmesi için mikron düzeyinde konumlandırma hassasiyeti sunması gerekiyordu.
Askeri Normlara Uygun (MIL-STD), Servo-Oransal Aktüatör Tasarımı
Özel havacılık sınıfı alüminyum alaşımlar ve yüksek mukavemetli çelikler kullanılarak, ağırlık optimizasyonu yapılmış balistik şok dayanımlı hidrolik silindirler geliştirdik. Aşırı sıcaklık değişimleri için havacılık sınıfı florosilikon sızdırmazlık elemanları tercih edildi. Kapalı çevrim kontrol (closed-loop) sistemine sahip, LVDT sensör geri beslemeli servo-oransal valfler ile entegre edilen aktüatörler, sistemin hedeflenen mikron hassasiyetinde titreşimsiz konumlandırılmasını sağladı.
Proje Detayları
Proje Etkisi
Savunma Sanayii İçin Yüksek Hassasiyetli ve Şok Dayanımlı Silindir Teknolojisi
Savunma sanayii kara ve deniz platformlarında hidrolik aktüatörler, yalnızca mekanik kuvvet üretmekle kalmayıp aynı zamanda milisaniyeler mertebesinde hedefleme hassasiyeti ve balistik şok direnci sunmak zorundadır. BRS Proses, askeri spesifikasyonlara tam uyumlu yerli mühendislik çözümleri üretmektedir.
1. Askeri Çevre Şartları ve Aşırı Sıcaklık Dayanımı (MIL-STD-810H)
Platform gereksinimleri doğrultusunda silindirler, -40°C çetin kış koşullarından +90°C çöl sıcağına kadar geniş bir termal bantta viskozite ve sızdırmazlık kaybı yaşamadan çalışacak şekilde tasarlanmıştır. Düşük sıcaklık elastikiyetine sahip özel florosilikon ve hidrojene nitril (HNBR) keçe takımları kullanılmıştır. Soğuk çalıştırmada sistemde kavitasyon ve conta sertleşmesi yaşanmaması için özel düşük viskozite indeksli askeri hidrolik akışkanlarla tam uyum sağlanmıştır.
2. Entegre Temassız Pozisyon Geri Beslemesi (LVDT / Manyetostriktif)
Silindir milinin anlık konumunu 0.01 mm hassasiyetle kontrol ünitesine aktarabilmek için gövde içerisine tam korumalı manyetostriktif lineer pozisyon sensörü entegre edilmiştir. Temassız ölçüm prensibi sayesinde aşınmasız çalışan bu sensör, 50g ivmelenme ve şiddetli balistik patlama şoklarına karşı zırhlı mekanik yuva içerisinde korunmaktadır. Çıkış sinyalleri SSI ve CANopen protokolleri üzerinden atış kontrol ve stabilizasyon bilgisayarına kesintisiz aktarılmaktadır.
3. Ağır Şok ve Titreşim Dayanımı (MIL-STD-901D)
Silindir kovanı ve rotu, yüksek akma ve çekme mukavemetine sahip 42CrMo4 dövme ıslah çeliklerinden işlenmiştir. Kritik gerilme bölgeleri Sonlu Elemanlar Analizi (FEA) ile doğrulanmış, dinamik darbelere karşı yorulma ömrü 2 milyon tam çevrime göre hesaplanmıştır. Küresel mafsal yatakları PTFE astarlı bakım gerektirmeyen ağır hizmet tipindedir.
Savunma Sanayii Hassas Silindir Teknik Parametreleri
| Parametre / Standart | Teknik Değer / Uygulama Kriteri |
|---|---|
| Piston / Rot Çapı | Ø160 mm / Ø110 mm |
| Strok Mesafesi | 850 mm |
| Çalışma Basıncı / Pik Basınç | 315 Bar / 450 Bar |
| Konumlandırma Hassasiyeti | ±0.02 mm (Kapalı Çevrim Kontrol) |
| Geri Besleme Sensörü | Zırhlı Temassız Manyetostriktif (SSI 24-Bit) |
| Çalışma Sıcaklık Aralığı | -40°C ile +90°C (MIL-STD-810H Uyumlu) |
| Gövde & Mil Malzemesi | 42CrMo4 Dövme Islah Çeliği + İndüksiyon Sertleştirme |
| Kalite Doğrulama Standardı | MIL-STD-901D Ağır Şok ve EN 10204 3.2 Muayene |
BRS PROSES Saha Güvencesi
Tüm ağır hizmet endüstriyel ve savunma projelerimiz, 3D CAD modelleme, FEA gerilme doğrulaması ve bilgisayarlı test istasyonumuzda %100 yük altında test edildikten sonra sevk edilmektedir.
