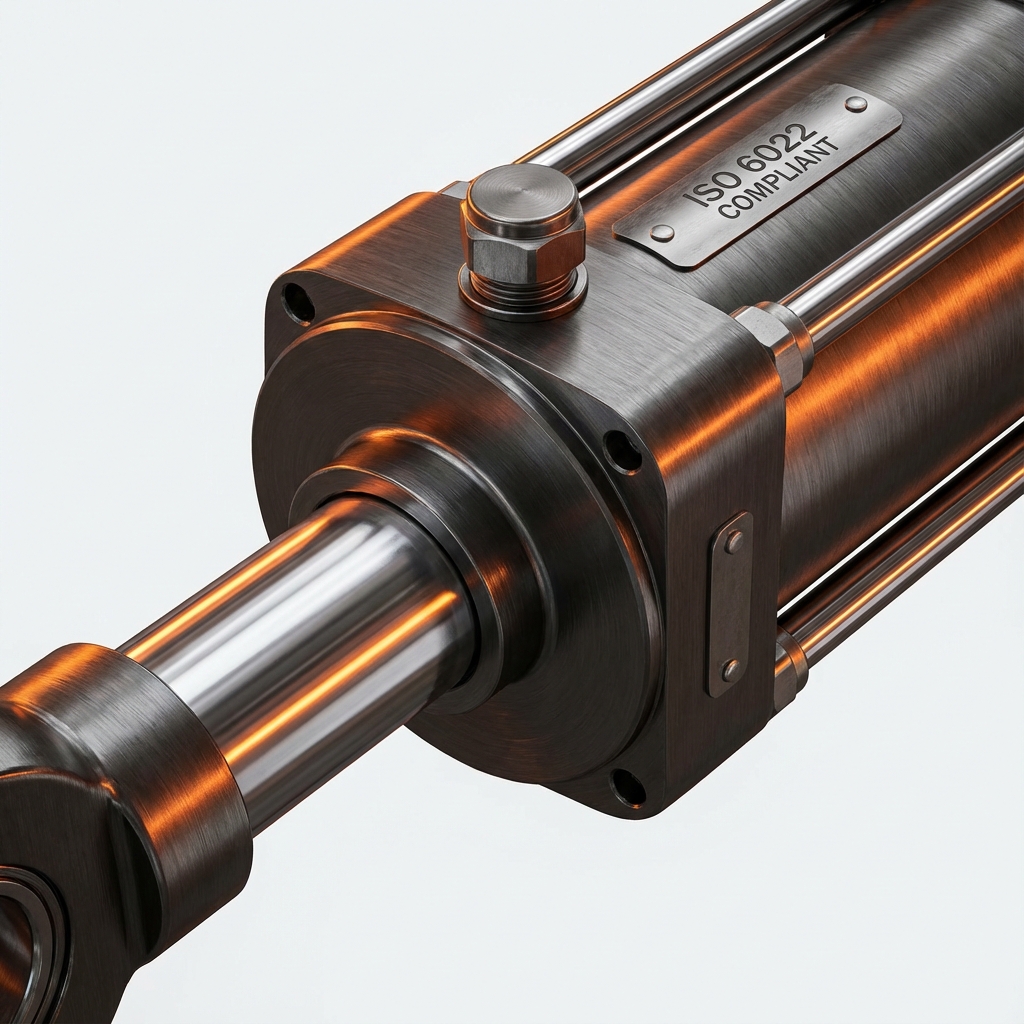

ISO Serisi
Hidrolik Silindirler
Dünya çapında kabul görmüş ISO 6020/1, 6020/2 ve 6022 standartlarında, en zorlu endüstriyel koşullar için tasarlanmış yüksek mukavemetli çözümler.
Montaj Opsiyonları ve Bağlantı Çeşitliliği
ISO 6020/2 ve ISO 6022 serisi silindirlerimiz; ön kare flanş (MF1), arka kare flanş (MF2), mafsal yataklı arka göz (MP5), küresel muylu (MT4) ve ayaklı montaj (MS2) seçenekleriyle tüm makine gövdelerine kolayca adapte edilir. İsteğe bağlı olarak mil ucu iç diş veya dış diş olarak özel metrik adımlarda üretilebilir.
Ayarlanabilir Son Konum Yastıklama (Cushioning)
ISO 6020 ve ISO 6022 serisi silindirlerimizde her iki kapakta da konik profilli ayarlanabilir hidrolik son konum yastıklama standart olarak sunulur. Yüksek hızlarda (0.5 m/s üzeri) hareket eden ağır kütlelerin strok sonuna ulaştığında kafa ve tabana çarpması engellenir, mekanik darbe kinetik enerjisi yumuşak bir karşı basınçla sönümlenir.
Teknik Özellikler ve Standartlar
BRS Proses ISO serisi hidrolik silindirleri, uluslararası değişim ve yedek parça bulunabilirliğini garanti eden standartlara tam uyumlu olarak üretilmektedir. Ağır sanayi tesisleri, demir-çelik fabrikaları ve otomotiv presleri gibi yüksek devir ve basınç gerektiren alanlarda kusursuz performans sergiler.
Her bir silindir, fabrikamızdan çıkmadan önce dinamik basınç ve sızdırmazlık testlerinden geçirilerek %100 kalite onayı ile sevk edilir.
İmalat Toleransları ve Metalurjik Spesifikasyonlar
Silindir kovanlarımız, DIN EN 10305-1 standartlarında St 52-3 veya 20MnV6 soğuk çekilmiş dikişsiz borulardan imal edilmekte olup iç yüzeyleri ISO H8 toleransında honlanmıştır (yüzey pürüzlülüğü Ra ≤ 0.20 µm). Bu üstün yüzey kalitesi, boğaz ve piston sızdırmazlık elemanlarının sürtünme katsayısını minimuma indirerek conta ömrünü 3 katına çıkarır.
Piston milleri, 42CrMo4 veya C45E alaşımlı çelikten yüksek frekanslı indüksiyon sertleştirme (56-60 HRC, derinlik 1.5-2.5 mm) işlemine tabi tutulduktan sonra 25-30 µm sert krom ile kaplanmakta ve ISO f7 toleransında hassas taşlanmaktadır.
ISO 6020/2 ve ISO 6022 Karşılaştırmalı Seçim Tablosu
| Standart / Tip | Gövde Yapısı | Nominal Basınç | Tepe Basıncı | Tipik Bağlantı Tipleri |
|---|---|---|---|---|
| ISO 6020/1 | Kompakt Yuvarlak Flanşlı | 160 Bar | 210 Bar | MF1 (Ön Flanş), MF2 (Arka Flanş), MP3 |
| ISO 6020/2 | Tie-Rod (Çektirme Rotlu) | 160 Bar | 210 Bar | ME5, ME6, MT4 (Orta Muylu), MS2 (Ayaklı) |
| ISO 6022 | Ağır Sanayi Yuvarlak Kaynaklı | 250 Bar | 320 Bar | MF3, MF4, MT4 Muylu, MP5 Mafsal Yataklı |
Ürün Varyasyonları
ISO 6020/1 (Yuvarlak Gövde)
Kompakt tasarımı ile dar alanlarda yüksek verimlilik. 160 Bar nominal basınç kapasitesi.
ISO 6020/2 (Tie-Rod Tasarım)
Kolay montaj ve demontaj imkanı sunan çektirme çubuklu yapı. 160 Bar çalışma basıncı.
ISO 6022 (Ağır Hizmet)
250 Bar nominal basınç ve ağır hizmet koşulları için ekstrem dayanıklılık.
