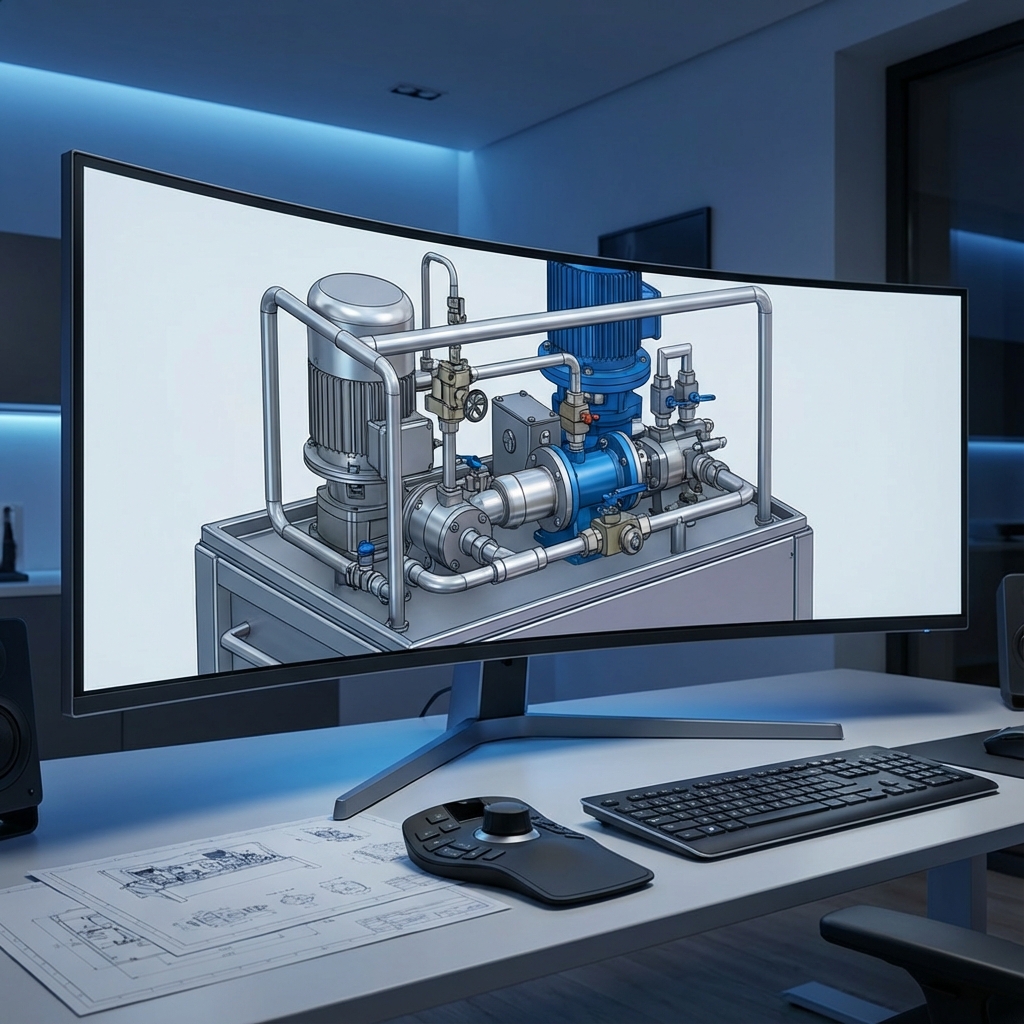

Modern endüstrinin ihtiyaç duyduğu kompakt, erişilebilir ve yüksek performanslı hidrolik/pnömatik tasarımları, gelişmiş 3D CAD/CAM yazılımlarıyla hayata geçiriyoruz.
Dijital İkiz Teknolojisi
Sistemin dijital ikizi oluşturularak, imalata girmeden önce tüm çarpışma testleri ve analizler tamamlanır. Bu sayede sahada sıfır hata ile üretim hedeflenir.
Tasarım ve Modelleme Standartlarımız
Gereksinimlerinizi fonksiyonel şemalara, sonrasında ise imalata hazır 3 boyutlu modellere dönüştürüyoruz.
3D CAD ve Manifold Tasarımı
Uluslararası standartlarda çizim teknikleri ile karmaşık hidrolik blokları dahi en kompakt halde tasarlıyoruz.
| Tasarım Aşaması |
İşlem |
Fayda |
| 3D Modelleme |
Parça ve sistem bazlı 3D tasarım |
İmalat hatalarının önlenmesi |
| FEA Analizi |
Basınç ve gerilme simülasyonları |
Yüksek güvenlik ve dayanım |
| Manifold Optimizasyonu |
Sızıntısız kompakt blok tasarımı |
Minimum basınç kaybı |
Mühendislik Avantajlarımız
- SolidWorks & AutoCAD Uzmanlığı: Sektör standardı araçlarla kusursuz dizayn.
- DIN/ISO ve MIL-SPEC: Tüm uluslararası normlara tam uyum.
- Akışkanlar Dinamiği: Basınç kayıplarını minimuma indiren optimizasyon.
3D CAD Devre Tasarımı, P&ID ve Sonlu Elemanlar Analizi (FEA)
Başarılı bir hidrolik sistem sahada değil, bilgisayar başında kusursuz bir simülasyon ve mühendislik hesaplamasıyla doğar. BRS PROSES, SolidWorks ve ePlan Fluid ortamlarında optimize edilmiş 3D devreler tasarlar.
Tasarım sürecimizde debi-hız hesaplamaları, boru çapı optimizasyonu, ısı dengesi analizleri ve akümülatör boyutlandırmaları matematiksel olarak modellenir. Manifold bloklarında iç kanal çakışmalarını önlemek ve akış türbülansını minimize etmek amacıyla özel CFD akış simülasyonları uygulanır. Silindir gövdesi ve pres şasileri gibi yüksek yüke maruz kalan çelik bileşenler ANSYS FEA yazılımı ile gerilim analizine tabi tutulur.
Mühendislik Tasarım Aşamaları ve Kullanılan Yazılımlar
| Uygulama / Parametre |
Kapsam ve Standart |
Periyot / Sonuç |
| P&ID Hidrolik Şema |
ISO 1219-1 ve ISO 1219-2 sembol standardında tasarım |
ePlan Fluid / AutoCAD |
| 3D Manifold & Güç Ünitesi |
Kompakt blok tasarımı ve çarpışma analizleri |
SolidWorks / Inventor |
| FEA Gerilme & Sehim Analizi |
Yüksek basınç altında yapısal güvenlik ve yorulma ömrü |
ANSYS Mechanical |
| Isı Dengesi & Akış Simülasyonu |
Basınç düşümü (ΔP) hesabı ve eşanjör kapasite tayini |
CFD Akış Modellemesi |
| İmalat Resimleri & BOM |
Toleranslı parça imalat çizimleri ve malzeme listesi |
ERP Entegre İmalat Paketi |
