Demir-Çelik Sektörü İçin
200 Tonluk Hidrolik
Pres
Ağır sanayi üretimi için tasarlanan 200 ton kapasiteli hidrolik pres sistemi ile yüksek verimlilik ve dayanıklılık.

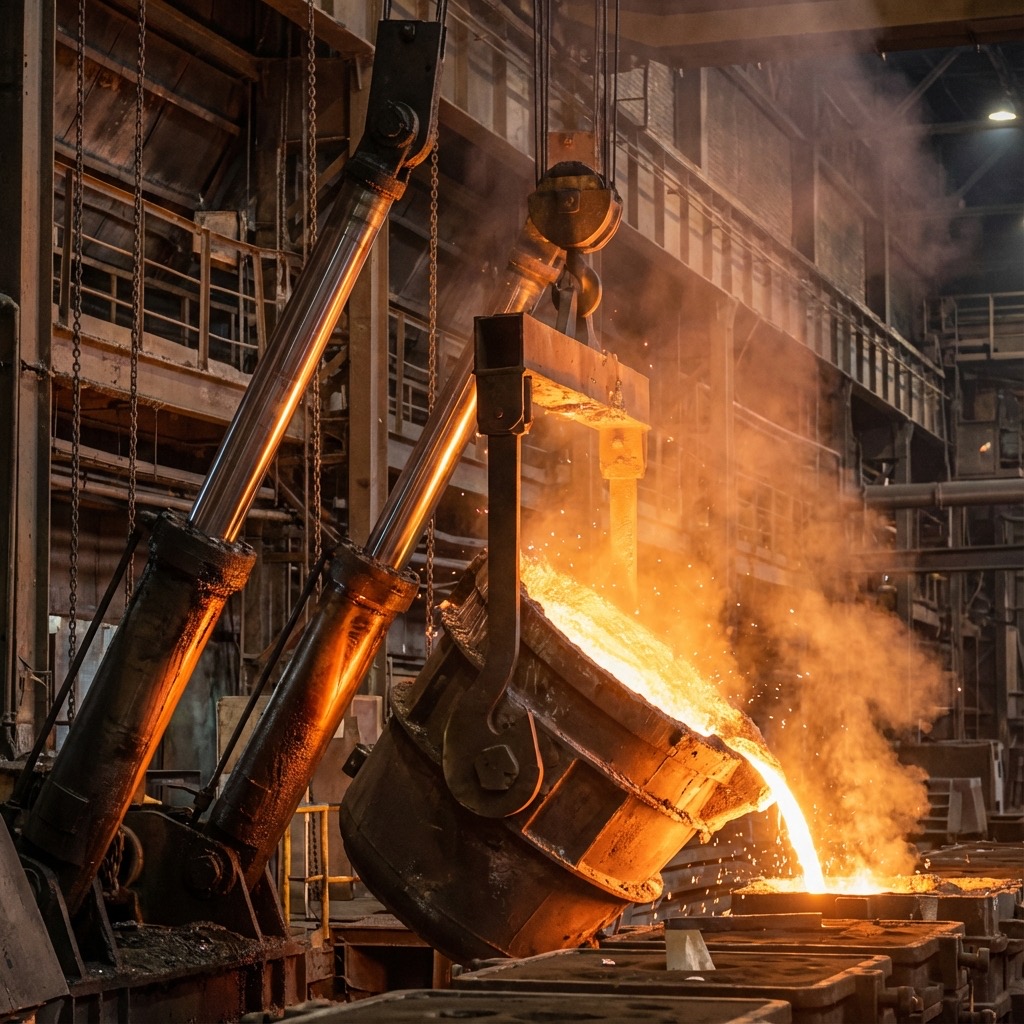

Ağır Sanayi Koşullarında Yüksek Tonajlı Sürekli Üretim İhtiyacı
Demir-çelik üretim hatlarında proses devamlılığı kritik öneme sahiptir. Karşılaşılan temel mühendislik problemi, 7/24 kesintisiz çalışabilen, yüksek sıcaklık ve aşırı tozlu ortamlarda performans kaybı yaşamayan, aynı zamanda düşük bakım periyotlarına ihtiyaç duyan 200 ton kapasiteli bir pres sisteminin tasarlanmasıydı. Mevcut geleneksel sistemlerin, sık arızalanma oranları ve yüksek termal stres altında hidrolik yağ bozulmaları sebebiyle üretimde ciddi darboğazlar ve maliyet kayıpları yarattığı tespit edilmiştir.
Özel Alaşımlı, Çift Etkili 200 Ton Kapasiteli Akıllı Hidrolik Pres
BRS Proses mühendislik ekibi tarafından, ağır sanayi normlarına uygun (DIN 19704) özel tasarım, 200 ton kapasiteli çift etkili hidrolik pres sistemi geliştirilmiştir. Sistem, yüksek ısıya dayanıklı florokarbon (Viton) sızdırmazlık elemanları ve oransal basınç kontrol valfleri ile donatılmıştır. Entegre edilen su/yağ eşanjörlü kapalı çevrim soğutma sistemi sayesinde termal stabilite güvence altına alınmış, özel filtrasyon ünitesi ile hidrolik akışkan ömrü maksimize edilmiştir.
Proje Detayları
Proje Etkisi
Ağır Sanayi ve Sürekli Döküm Hatları İçin 200 Tonluk Hidrolik Pres
Demir-çelik tesisleri, yüksek sıcaklık, yoğun tufal tozu, sürekli titreşim ve 7/24 kesintisiz operasyon demektir. BRS Proses tarafından geliştirilen 200 tonluk kolonlu pres sistemi, en zorlu metal şekillendirme ve doğrultma operasyonlarında yüksek rijitlik ve uzun ömür sunar.
1. Sonlu Elemanlar Analizi (FEA) Destekli Rijit 4 Kolonlu Gövde
2000 kN (200 Ton) nominal basma kuvveti altında gövde esnemesini milimetrenin yüzde biri seviyesinde (<0.04 mm/m) tutabilmek için pres gövdesi ANSYS FEA yazılımı ile gerilme simülasyonlarına tabi tutulmuştur. İndüksiyonla yüzeyi 58 HRC sertleştirilmiş ve hassas taşlanmış 42CrMo4 alaşımlı 4 adet kılavuz kolon mili, koç tablasının eksantrik yüklerde dahi kusursuz paralellikte hareket etmesini garanti eder.
2. Yüksek Sıcaklık ve Yanmaz Akışkan (HFC Su-Glikol) Uyumluluğu
Sıcak metal yakınında yangın riskini sıfıra indirmek amacıyla hidrolik devre su-glikol bazlı yanmaz hidrolik akışkanlara (HFC) tam uyumlu olarak inşa edilmiştir. Valf blokları, pompa contaları ve silindir keçeleri özel Viton (FKM) ve bronz katkılı PTFE malzemelerden seçilerek +120°C ortam sıcaklığında deformasyon riski ortadan kaldırılmıştır.
3. Hızlı Dolum (Pre-Fill) Valfi ile Yüksek Çevrim Verimliliği
Pres koçunun serbest düşüş ve hızlı yaklaşma evresinde ana silindire ihtiyaç duyulan yüksek debiyi yerçekimiyle depodan çeken üst montajlı ön dolum (pre-fill) valfi kullanılmıştır. Şekillendirme noktasına gelindiğinde valf milisaniyeler içinde kapanarak yüksek basınç fazına geçer. Bu mimari, pompa boyutunu küçülterek çevrim süresini %40 oranında kısaltmıştır.
200 Tonluk Ağır Sanayi Hidrolik Pres Şartnamesi
| Parametre / Standart | Teknik Değer / Uygulama Kriteri |
|---|---|
| Nominal Basma Kuvveti | 2.000 kN (200 Ton) @ 320 Bar |
| Geri Dönüş Çekme Kuvveti | 250 kN (25 Ton) |
| Tablo ve Koç Alanı | 1.200 mm x 1.000 mm (T-Kanal Bağlantılı) |
| Kolonlar Arası Net Açıklık | 1.050 mm x 850 mm |
| Koç Strok Mesafesi | 800 mm |
| Hız Profili | Hızlı İniş: 160 mm/s | Presleme: 10 mm/s | Dönüş: 140 mm/s |
| Kullanılan Akışkan Türü | HFC Yangına Dayanıklı Su-Glikol Sıvısı |
| Gövde İmalat Kalitesi | Gerilim Giderme Tavlaması Yapılmış ST52-3 Çelik Konstrüksiyon |
BRS PROSES Saha Güvencesi
Tüm ağır hizmet endüstriyel ve savunma projelerimiz, 3D CAD modelleme, FEA gerilme doğrulaması ve bilgisayarlı test istasyonumuzda %100 yük altında test edildikten sonra sevk edilmektedir.
