Otomotiv Üretim Hattı İçin
Akıllı Güç
Ünitesi
Endüstri 4.0 standartlarına uygun, enerji verimliliği yüksek ve uzaktan izlenebilir hidrolik güç üniteleri.

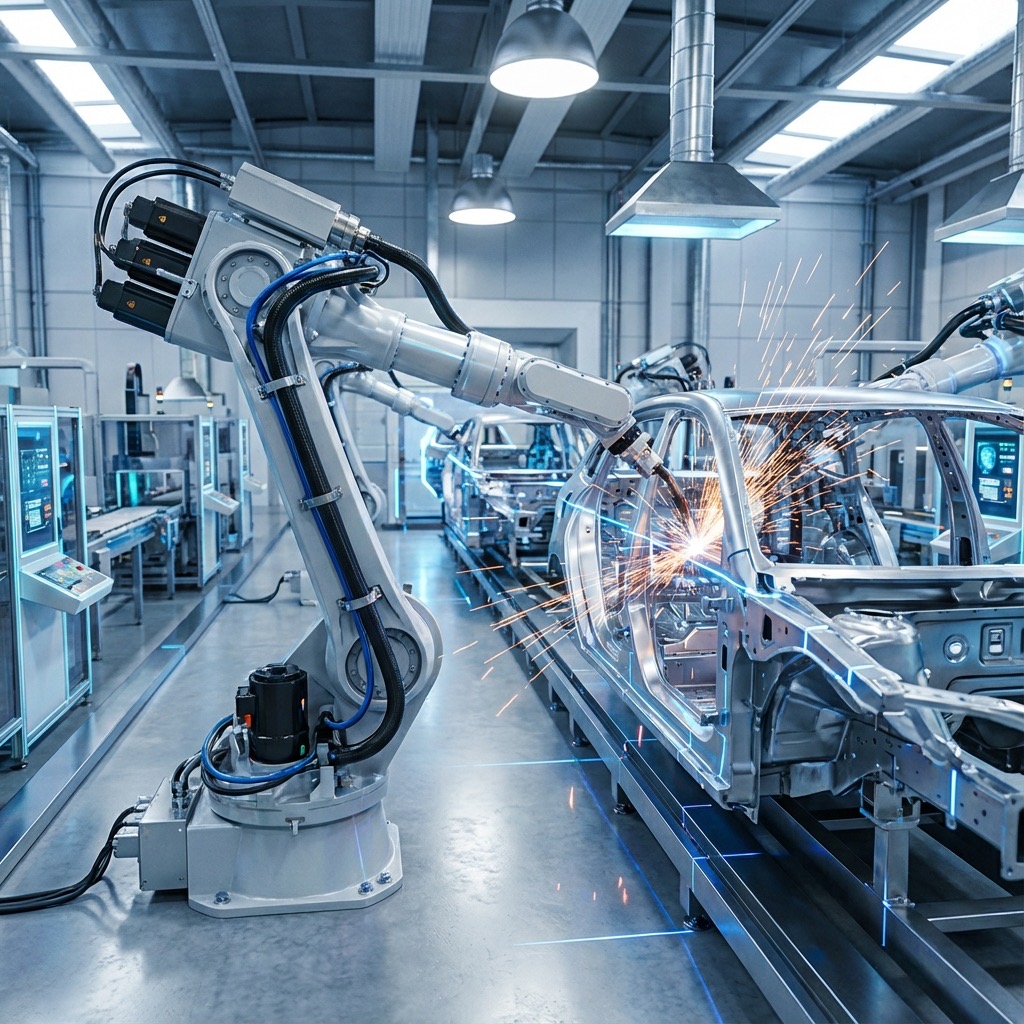

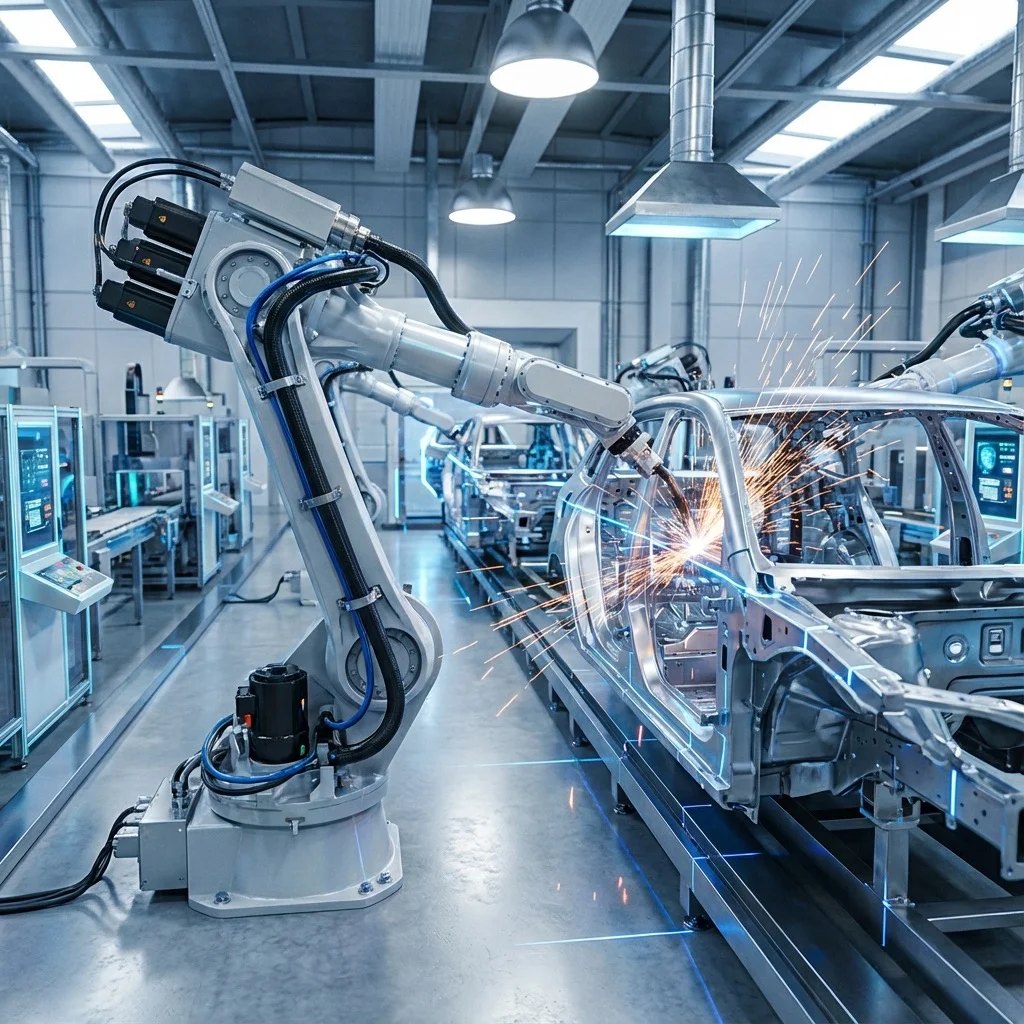

Robotik Üretim Hatlarında Senkronize ve Akıllı Güç İhtiyacı
Otomotiv endüstrisindeki tam otomasyonlu robotik kaynak ve montaj hatları, saniyelerle ölçülen çevrim süreleri (cycle time) ve sıfır hata toleransı ile çalışır. Bu dinamik ortamda, farklı istasyonların değişken debi ve basınç taleplerine anlık tepki verebilen, enerji tüketimi optimize edilmiş ve fabrika otomasyon ağı (Profinet/EtherCAT) ile tam entegre çalışabilecek akıllı bir hidrolik güç ünitesi (HPU) ihtiyacı bulunmaktaydı.

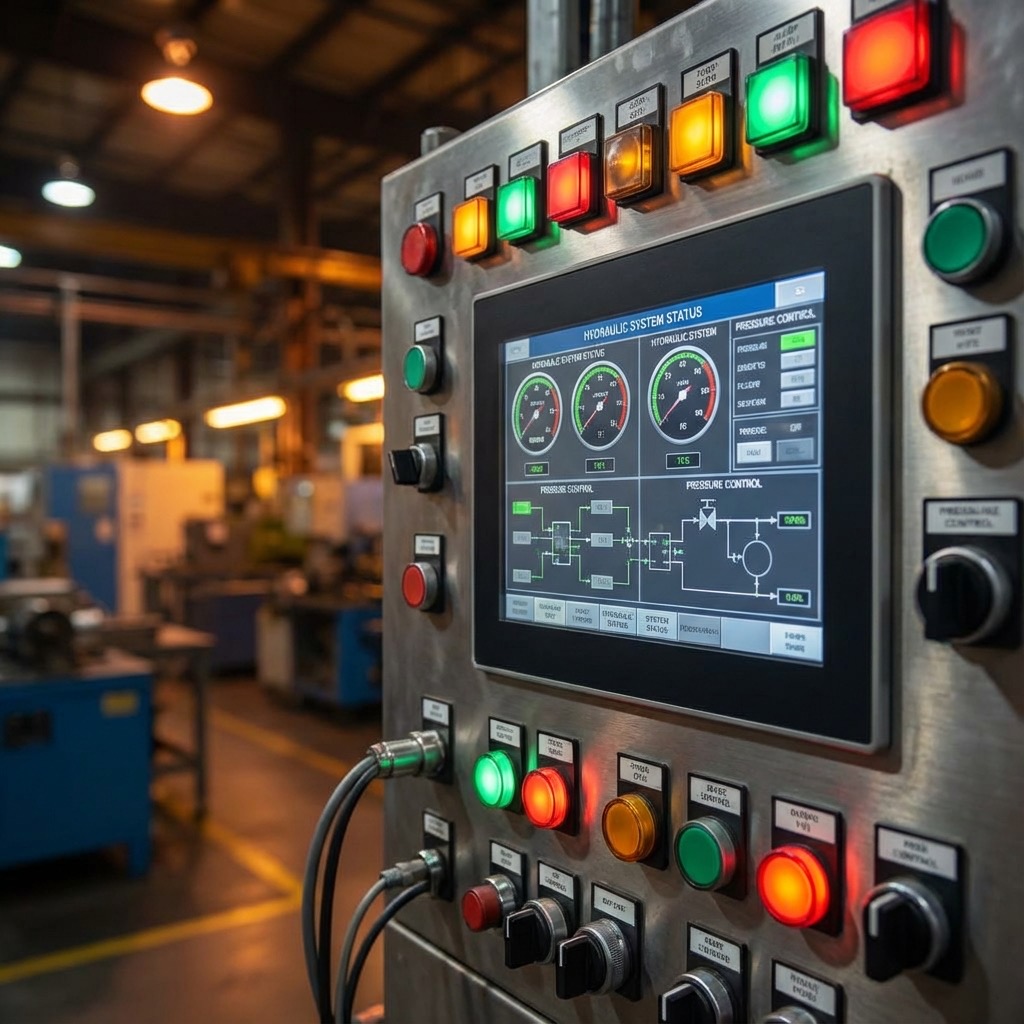

Endüstri 4.0 Uyumlu, Değişken Debili Akıllı Hidrolik Güç Ünitesi
BRS Proses olarak, oransal valf teknolojisi ve Load-Sensing (yüke duyarlı) değişken debili pistonlu pompalar kullanarak yüksek enerji verimliliğine sahip akıllı HPU sistemini hayata geçirdik. IO-Link destekli dijital sensörler aracılığıyla basınç, sıcaklık ve kirlilik verileri anlık olarak PLC/SCADA sistemine aktarılarak Kestirimci Bakım (Predictive Maintenance) altyapısı kuruldu. Sistemin kompakt manifolt tasarımı ile basınç kayıpları minimize edildi.
Sistem Detayları
Proje Kazanımları
Otomotiv Seri İmalat Pres Hatları İçin Yüksek Dinamikli HPU Mimarisi
Otomotiv gövde şekillendirme ve montaj preslerinde üretim temposu saniyelerle ölçülür. Bir hidrolik güç ünitesinin (HPU) bu hatta hizmet verebilmesi için yüksek enerji verimliliği, kesintisiz yedeklilik ve mikron düzeyinde basınç kararlılığı sunması zorunludur.
1. Çift Pompalı Redundant (Yedekli) Hidrolik Güç Mimarisi
Tesis duruş maliyetlerini sıfıra indirmek amacıyla BRS Proses, 2x 45 kW gücünde değişken debili eksenel pistonlu pompa grubuyla donatılmış çiftli hidrolik istasyon tasarlamıştır. Pompalar normal çevrimde yük paylaşımı yaparken, herhangi bir bakım veya pompa arızası anında otomatik oransal valf anahtarlaması ile diğer pompa tek başına pres hattını nominal hızda beslemeye devam eder.
2. Yük Algılama (Load-Sensing) ve %35 Enerji Tasarrufu
Geleneksel sabit debili hidrolik ünitelerin bekleme modunda ısıya dönüştürdüğü devasa enerji kayıpları, bu projede Load-Sensing (yük algılama) kontrollü oransal valf manifoldları ile engellenmiştir. Sistem yalnızca pres hareket halindeyken gereken debi ve basıncı üretir. Bu dinamik güç yönetimi, fabrika genelinde elektrik tüketimini %35 oranında düşürmüştür.
3. Hassas Yağ Şartlandırma ve Termal Stabilite
1.500 litrelik özel bölmeli paslanmaz çelik iç hazneli depoda, laminar akış sağlayan dalga kıran perdeler kullanılmıştır. Yüksek verimli hava-yağ ve plakalı su-yağ eşanjörleri sayesinde hidrolik yağ sıcaklığı sürekli 45°C ± 2°C bandında sabit tutulmaktadır. 3 mikron mutlak filtrelere entegre lazer kirlilik sensörleri, yağ temizlik seviyesini sürekli ISO 4406 14/12/9 sınıfında denetler.
Otomotiv Pres Hattı Hidrolik Güç Ünitesi Teknik Tablosu
| Parametre / Standart | Teknik Değer / Uygulama Kriteri |
|---|---|
| Toplam Kurulu Elektrik Gücü | 90 kW (2 x 45 kW IE4 Verimli Motorlar) |
| Maksimum Sistem Debisi | 280 L/dk (Değişken Eksenel Pistonlu Pompalar) |
| Nominal Çalışma Basıncı | 250 Bar (Ayarlanabilir Oransal Kontrol) |
| Yağ Deposu Hacmi | 1.500 Litre (Laminar Perdeli, Paslanmaz İç Yapı) |
| Akümülatör Destek Grubu | 4 x 50 Litre Azot Pistonlu Akümülatör İstasyonu |
| Filtrasyon & Kirlilik Hedefi | 3 µm Basınç & Dönüş Filtreleri - ISO 4406 Sınıf 14/12/9 |
| Soğutma Kapasitesi | 45 kW Hava/Yağ + Otomatik Termostatik Su Eşanjörü |
| Haberleşme & Otomasyon | Siemens S7-1500 PLC & Profinet Endüstri 4.0 Arayüzü |
BRS PROSES Saha Güvencesi
Tüm ağır hizmet endüstriyel ve savunma projelerimiz, 3D CAD modelleme, FEA gerilme doğrulaması ve bilgisayarlı test istasyonumuzda %100 yük altında test edildikten sonra sevk edilmektedir.
