Hidroelektrik Santraller İçin
Kapak Kaldırma
Silindiri
Zorlu çevre koşullarında on yıllarca sorunsuz çalışacak, korozyona dayanıklı devasa hidrolik aktüatörler.

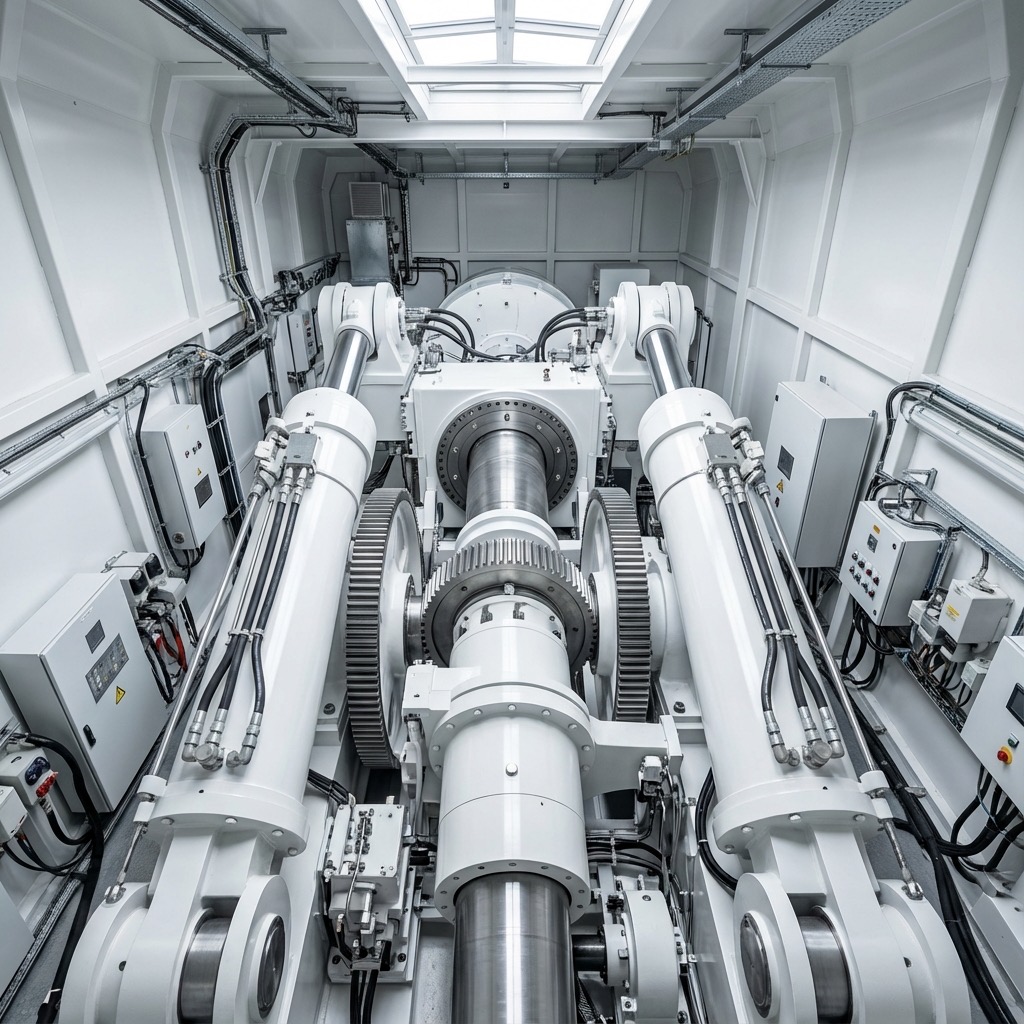

Aşırı Hidrostatik Basınç ve Doğa Şartlarında Kesintisiz Kontrol
Hidroelektrik santrallerde (HES) radyal kapakların ve cebri boru vanalarının kontrolü, sistem güvenliğinin temelini oluşturur. Projedeki en büyük mühendislik zorluğu; yüksek hidrostatik basınç altında milimetrik hassasiyetle konumlanabilen, sürekli su altında kalmaya (subsea conditions) dayanıklı, bakım gereksinimleri minimize edilmiş ve olası bir elektrik kesintisinde dahi "fail-safe" (güvenli hata) modunda çalışabilecek servo-hidrolik silindirlerin tasarlanmasıydı.
Çift Güvenlikli, Ağır Hizmet Tipi Servo-Hidrolik Kapak Silindirleri
HES projeleri için özel olarak tasarladığımız çift güvenlik valfli, mutlak pozisyon sensörü (MTS) entegre edilmiş ağır hizmet tipi hidrolik silindirleri devreye aldık. Seramik kaplamalı piston kolları sayesinde yosunlanma ve su altı korozyonuna karşı nihai koruma sağlandı. Entegre edilen hidrolik akümülatör istasyonları ile, enerji kesintilerinde bile kapakların acil kapanmasını sağlayacak SIL-3 seviyesinde "fail-safe" emniyet sistemi başarıyla uygulandı.
Ürün Detayları
Uzun Ömürlü Güvenlik
Hidroelektrik Santraller (HES) ve Baraj Kapakları İçin Ağır Hizmet Silindir Mimarisi
Hidroelektrik santrallerde radyal kapaklar, dip savaklar ve vana kumanda sistemleri, suyun muazzam hidrostatik kuvvetine karşı santralin güvenliğini ve enerji sürekliliğini temin eder. Bu devasa silindirlerin onlarca yıl boyunca aralıksız ve sıfır sızıntıyla görev yapması şarttır.
1. Büyük Çap ve Uzun Strok Dinamiklerinde Euler Burkulma Güvenliği
Ø400 mm kovan çapı ve 5.500 mm strok boyuna sahip HES kapak silindirlerinde en kritik mühendislik parametresi rot burkulma (buckling) emniyetidir. BRS Proses mühendisleri, DIN 19704-1 (Çelik Hidrolik Yapılar) standardına göre Euler 3. ve 4. mod burkulma hesaplarını gerçekleştirmiş; değişken et kalınlığına sahip yüksek tokluklu alaşımlı çelik borular kullanarak 3.5 kat yapısal güvenlik katsayısı elde etmiştir.
2. Seramik Mil Kaplama ile Aşındırıcı Silt ve Su Koruması
Akarsularda taşınan kuvars kumu ve aşındırıcı silt partikülleri standart krom kaplamaları kısa sürede tahrip edebilir. Bu projede silindir rotları, plazma püskürtme teknolojisiyle uygulanan 250 µm kalınlığında Al2O3-TiO2 seramik kaplama ile donatılmıştır. 65 HRC yüzey sertliğine sahip seramik kaplama, hem kavitasyon ve silt aşınmasını önlemekte hem de 50 yıl korozyonsuz çalışma ömrü sunmaktadır.
3. Entegre Hidrolik Yastıklama ve Çevre Dostu Biyo-Yağ Uyumu
Baraj kapaklarının kapanma anında su kütlesinin yaratacağı koç darbesini (water hammer) sönümlemek üzere silindirin her iki ucuna kademeli ayarlanabilir hidrolik yastıklama boğazları yerleştirilmiştir. Ayrıca rezervuar su kaynağının kirlenmesini önlemek amacıyla tüm sızdırmazlık bileşenleri biyolojik olarak parçalanabilir çevre dostu sentetik ester (HEES) hidrolik yağlara tam uyumlu seçilmiştir.
HES Radyal Kapak Silindiri Teknik Özellikleri
| Parametre / Standart | Teknik Değer / Uygulama Kriteri |
|---|---|
| Piston Çapı / Mil Çapı | Ø400 mm / Ø220 mm |
| Nominal Strok | 5.500 mm |
| Nominal Kuvvet (İtme / Çekme) | 2.640 kN (264 Ton) / 1.840 kN (184 Ton) |
| Çalışma / Test Basıncı | 210 Bar / 315 Bar |
| Rot Yüzey Teknolojisi | Plazma Püskürtme Seramik Kaplama (65 HRC) |
| Tasarım Standardı | DIN 19704 Hidrolik Çelik Yapılar |
| Çevresel Yağ Uyumu | ISO 15380 HEES / HETG Biyolojik Yağlar |
| Test Protokolü | Fabrika Kabul Testi (FAT) 60 dk Sıfır Sızıntı Basınç Testi |
BRS PROSES Saha Güvencesi
Tüm ağır hizmet endüstriyel ve savunma projelerimiz, 3D CAD modelleme, FEA gerilme doğrulaması ve bilgisayarlı test istasyonumuzda %100 yük altında test edildikten sonra sevk edilmektedir.
